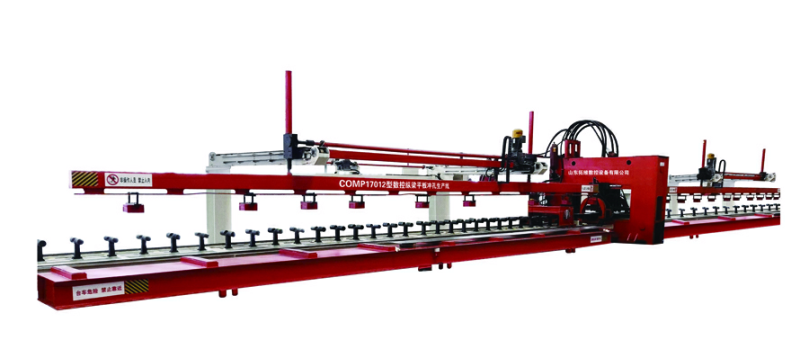

COMP系列數控縱梁平板沖孔生產線
板材加工設備

產品用途及特點
COMP系列汽車平板數控沖孔生產線是我公司專門為汽車高強度平板縱梁沖孔而設計的一種高效、高精度的板材自動化加工設備。

設備的上料、下料、板料的定位及送進、模具的選擇、沖壓過程的實現以及故障報警等均能夠通過數控系統控制自動完成。
工藝流程
程序準備-板料自動上料-工件自動定位-夾鉗夾料-工件端部檢測-送料-沖孔-沖孔漏孔檢測（可選項）

 -沖壓完成縱梁至下料位-夾鉗松板回退-等離子切割（可選項）-縱梁自動下料碼垛（可選配工件滑動下料）-廢料自動輸出。
主機結構
主機為液壓閉式床身，剛性強，焊接床身去應力退火，能承受大沖壓力，無偏載力，震動小。

模具機構

模具采用雙排直列式布置，有可靠的壓卸料裝置（氮?dú)飧讐毫希?；廢料不反彈；

采用隨動式壓料，壓料板長期使用不變形；模具更換快捷。

切割機構（選配）
配備美國海寶等離子切割器、進口弧壓調高裝置。伺服電機通過滾珠絲杠驅動，

由精密直線滑軌導向?qū)崿F(xiàn)精確送進，進而實現對板料的切割加工。

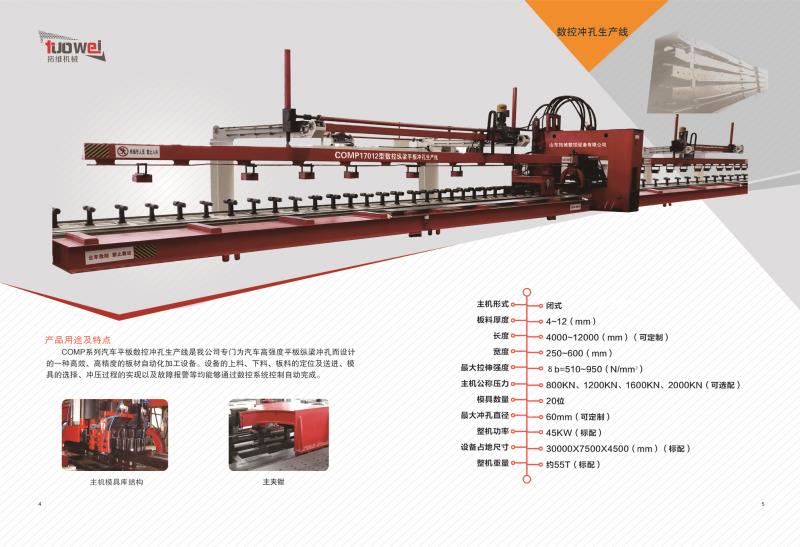

主要技術參數及指標


備注：此系列設備可選擇加裝等離子切割單元、漏孔檢測單元。
